Page 211 of 648

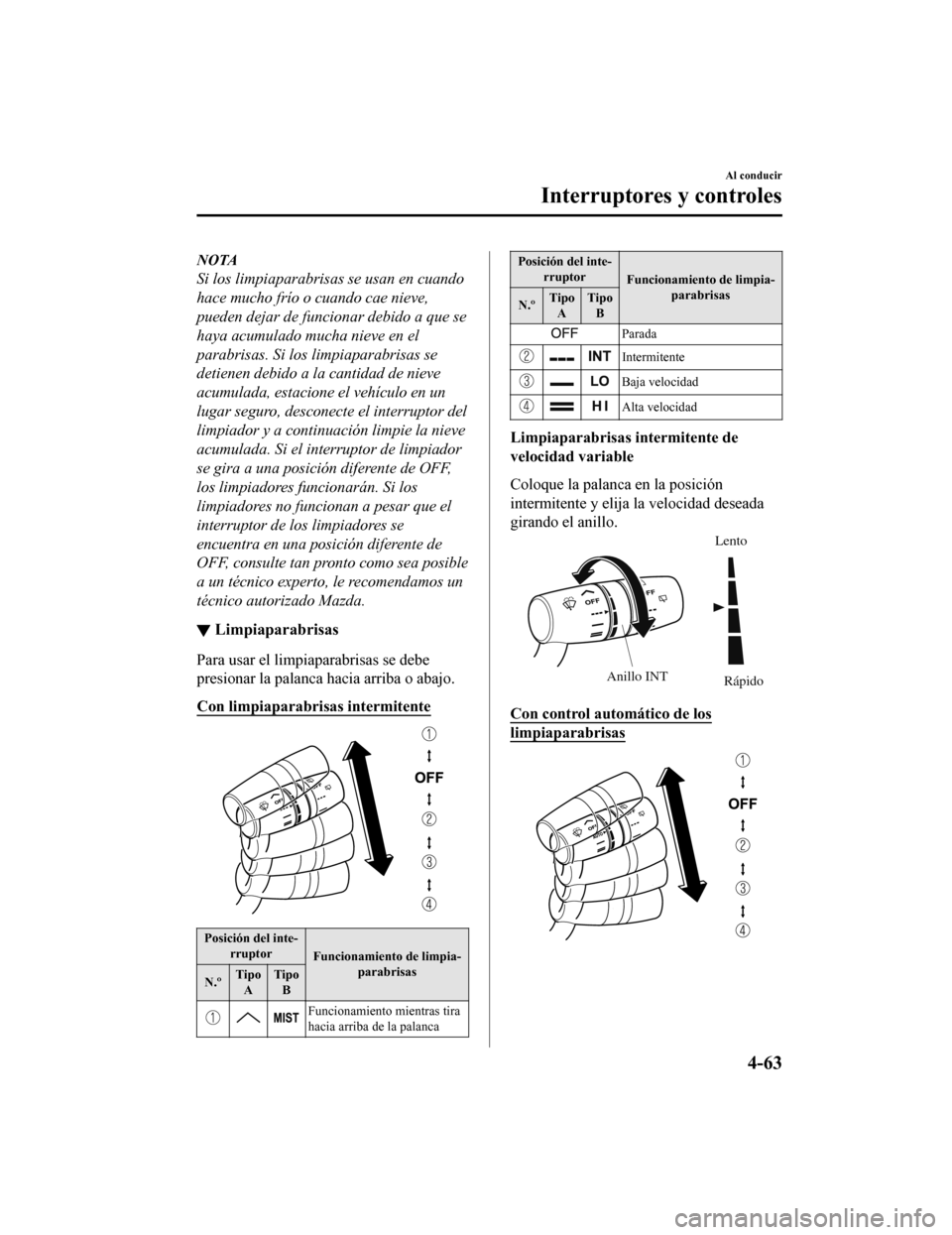

NOTA
Si los limpiaparabrisas se usan en cuando
hace mucho frío o cuando cae nieve,
pueden dejar de funcionar debido a que se
haya acumulado mucha nieve en el
parabrisas. Si los limpiaparabrisas se
detienen debido a la cantidad de nieve
acumulada, estacione el vehículo en un
lugar seguro, desconecte el interruptor del
limpiador y a continuación limpie la nieve
acumulada. Si el interruptor de limpiador
se gira a una posición diferente de OFF,
los limpiadores funcionarán. Si los
limpiadores no funcionan a pesar que el
interruptor de los limpiadores se
encuentra en una posición diferente de
OFF, consulte tan pronto como sea posible
a un técnico experto, le recomendamos un
técnico autorizado Mazda.
▼Limpiaparabrisas
Para usar el limpiaparabrisas se debe
presionar la palanca hacia arriba o abajo.
Con limpiaparabrisas intermitente
Posición del inte-
rruptor Funcionamiento de limpia-
parabrisas
N.º Tipo
A Tipo
B
Funcionamiento mientras tira
hacia arriba de la palanca
Posición del inte- rruptor Funcionamiento de limpia-
parabrisas
N.º Tipo
A Tipo
B
Parada
Intermitente
Baja velocidad
Alta velocidad
Limpiaparabrisas intermitente de
velocidad variable
Coloque la palanca en la posición
intermitente y elija la velocidad deseada
girando el anillo.
Anillo INTRápido
Lento
Con control auto mático de los
limpiaparabrisas
Al conducir
Interruptores y controles
4-63
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 212 of 648

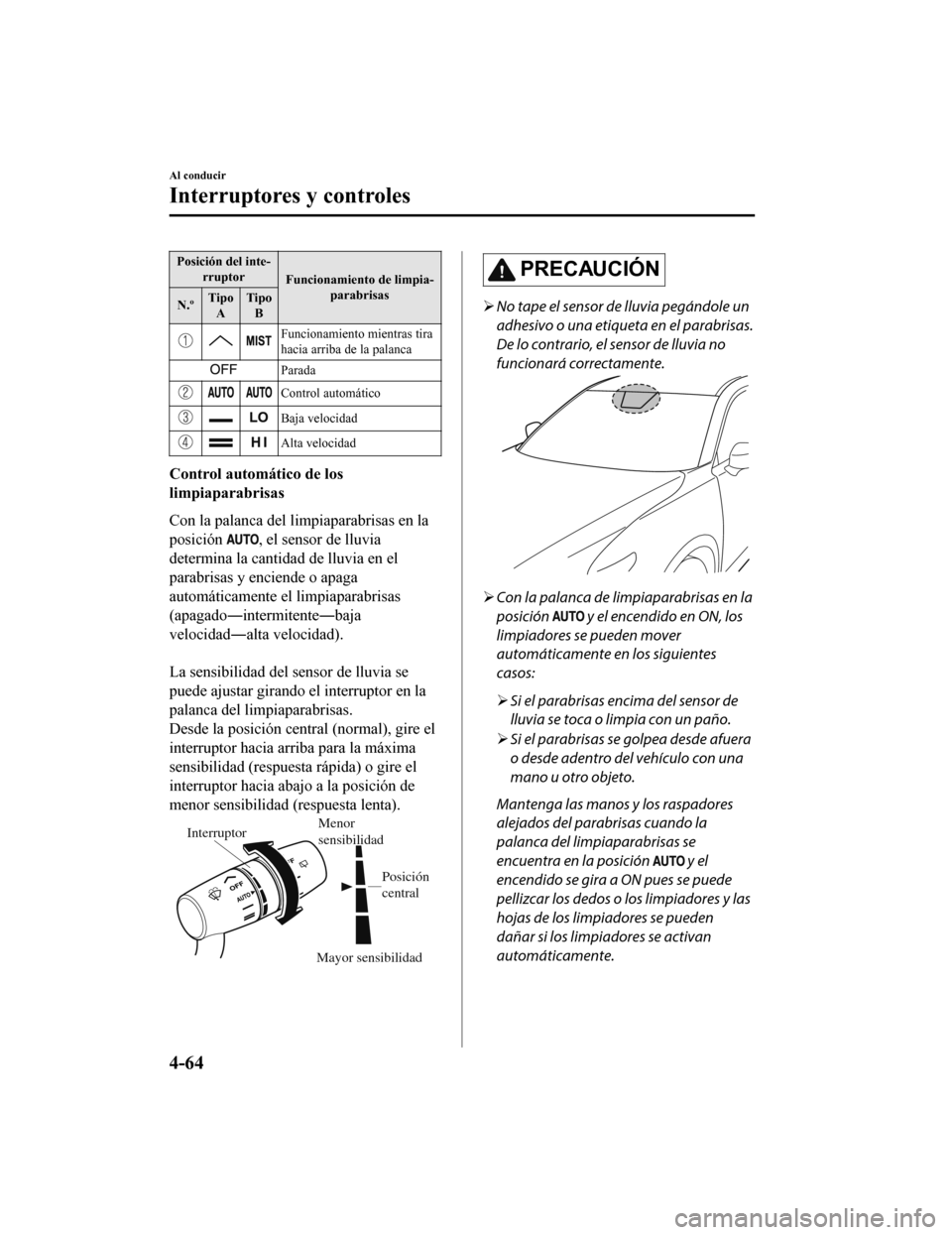

Posición del inte-rruptor Funcionamiento de limpia-
parabrisas
N.º Tipo
A Tipo
B
Funcionamiento mientras tira
hacia arriba de la palanca
Parada
Control automático
Baja velocidad
Alta velocidad
Control automático de los
limpiaparabrisas
Con la palanca del limpiaparabrisas en la
posición
, el sensor de lluvia
determina la cantidad de lluvia en el
parabrisas y enciende o apaga
automáticamente el limpiaparabrisas
(apagado―intermitente―baja
velocidad―alta velocidad).
La sensibilidad del sensor de lluvia se
puede ajustar girando el interruptor en la
palanca del limpiaparabrisas.
Desde la posición centr al (normal), gire el
interruptor hacia arriba para la máxima
sensibilidad (respuesta rápida) o gire el
interruptor hacia abajo a la posición de
menor sensibilidad (respuesta lenta).
Mayor sensibilidad
Menor
sensibilidadInterruptor
Posición
central
PRECAUCIÓN
No tape el sensor de lluvia pegándole un
adhesivo o una etiqueta en el parabrisas.
De lo contrario, el sensor de lluvia no
funcionará correctamente.
Con la palanca de limpiaparabrisas en la
posición
y el encendido en ON, los
limpiadores se pueden mover
automáticamente en los siguientes
casos:
Si el parabrisas encima del sensor de
lluvia se toca o limpia con un paño.
Si el parabrisas se golpea desde afuera
o desde adentro del vehículo con una
mano u otro objeto.
Mantenga las manos y los raspadores
alejados del parabrisas cuando la
palanca del limpiaparabrisas se
encuentra en la posición
y el
encendido se gira a ON pues se puede
pellizcar los dedos o los limpiadores y las
hojas de los limpiadores se pueden
dañar si los limpiadores se activan
automáticamente.
Al conducir
Interruptores y controles
4-64
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 213 of 648

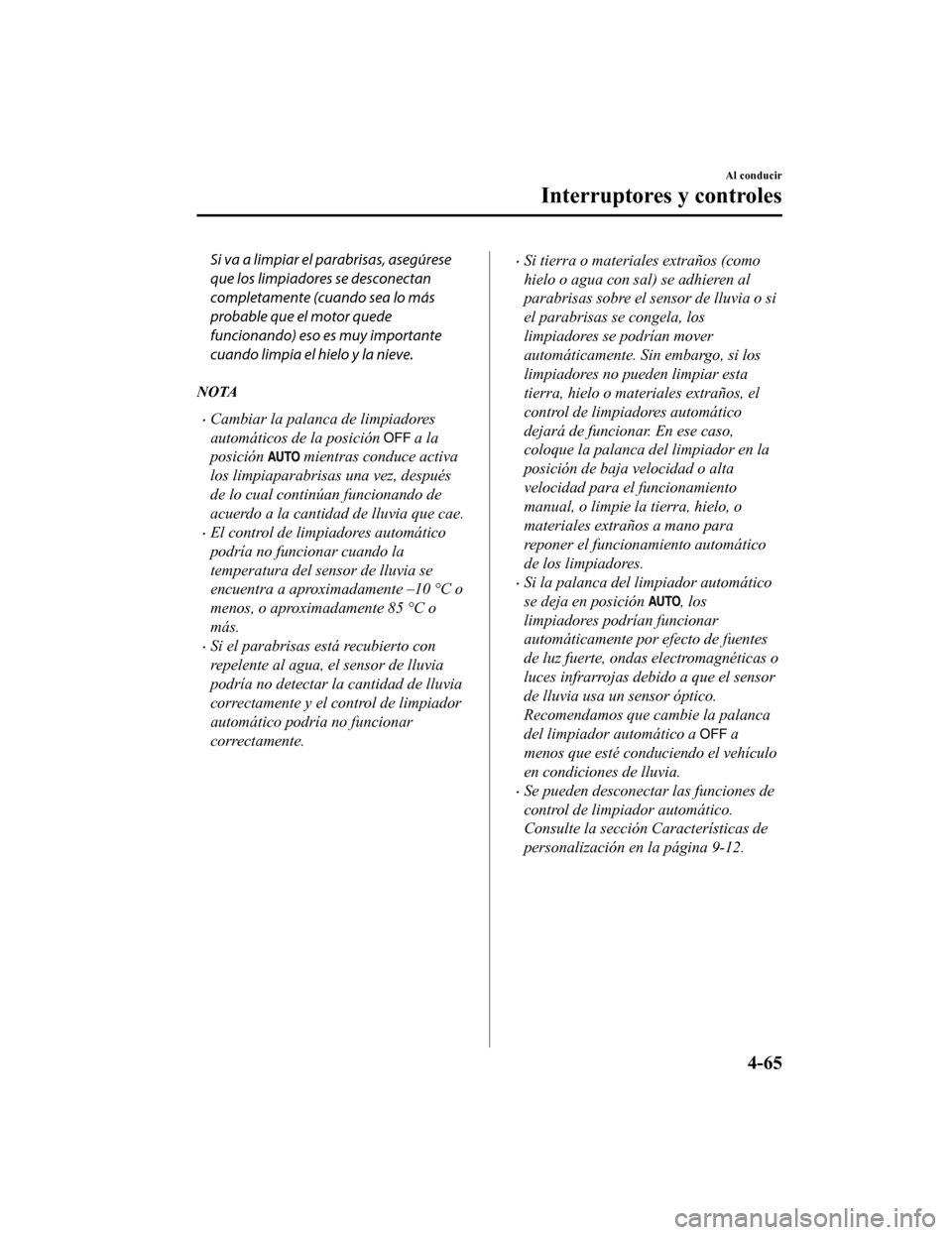

Si va a limpiar el parabrisas, asegúrese
que los limpiadores se desconectan
completamente (cuando sea lo más
probable que el motor quede
funcionando) eso es muy importante
cuando limpia el hielo y la nieve.
NOTA
•Cambiar la palanca de limpiadores
automáticos de la posición
a la
posición
mientras conduce activa
los limpiaparabrisas una vez, después
de lo cual continúan funcionando de
acuerdo a la cantidad de lluvia que cae.
•El control de limpiadores automático
podría no funcionar cuando la
temperatura del sensor de lluvia se
encuentra a aproximadamente –10 °C o
menos, o aproximadamente 85 °C o
más.
•Si el parabrisas está recubierto con
repelente al agua, el sensor de lluvia
podría no detectar la cantidad de lluvia
correctamente y el control de limpiador
automático podría no funcionar
correctamente.
•Si tierra o materiales extraños (como
hielo o agua con sal) se adhieren al
parabrisas sobre el sensor de lluvia o si
el parabrisas se congela, los
limpiadores se podrían mover
automáticamente. Sin embargo, si los
limpiadores no pueden limpiar esta
tierra, hielo o materiales extraños, el
control de limpiadores automático
dejará de funcionar. En ese caso,
coloque la palanca del limpiador en la
posición de baja velocidad o alta
velocidad para el funcionamiento
manual, o limpie la tierra, hielo, o
materiales extraños a mano para
reponer el funcionamiento automático
de los limpiadores.
•Si la palanca del limpiador automático
se deja en posición
, los
limpiadores podrían funcionar
automáticamente por efecto de fuentes
de luz fuerte, ondas electromagnéticas o
luces infrarrojas debido a que el sensor
de lluvia usa un sensor óptico.
Recomendamos que cambie la palanca
del limpiador automático a
a
menos que esté conduciendo el vehículo
en condiciones de lluvia.
•Se pueden desconectar las funciones de
control de limpiador automático.
Consulte la sección Características de
personalización en la página 9-12.
Al conducir
Interruptores y controles
4-65
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 214 of 648

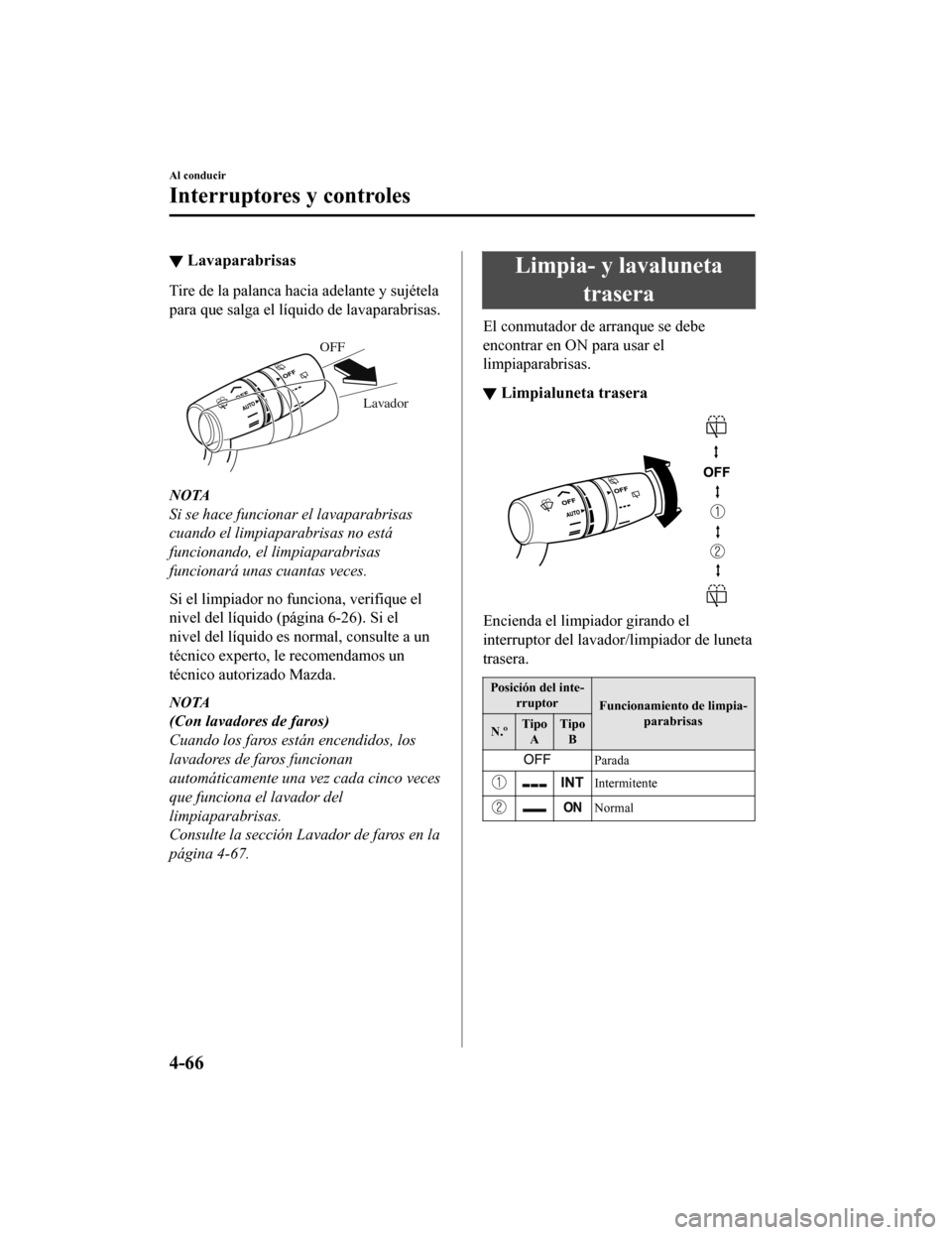

▼Lavaparabrisas
Tire de la palanca hacia adelante y sujétela
para que salga el líquido de lavaparabrisas.
Lavador
OFF
NOTA
Si se hace funcionar el lavaparabrisas
cuando el limpiaparabrisas no está
funcionando, el limpiaparabrisas
funcionará unas cuantas veces.
Si el limpiador no funciona, verifique el
nivel del líquido (página 6-26). Si el
nivel del líquido es normal, consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
NOTA
(Con lavadores de faros)
Cuando los faros están encendidos, los
lavadores de faros funcionan
automáticamente una vez cada cinco veces
que funciona el lavador del
limpiaparabrisas.
Consulte la sección Lavador de faros en la
página 4-67.
Limpia- y lavaluneta
trasera
El conmutador de arranque se debe
encontrar en O N para usar el
limpiaparabrisas.
▼ Limpialuneta trasera
Encienda el limpiador girando el
interruptor del lavador/limpiador de luneta
trasera.
Posición del inte-
rruptor Funcionamiento de limpia-
parabrisas
N.º Tipo
A Tipo
B
Parada
Intermitente
Normal
Al conducir
Interruptores y controles
4-66
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 215 of 648

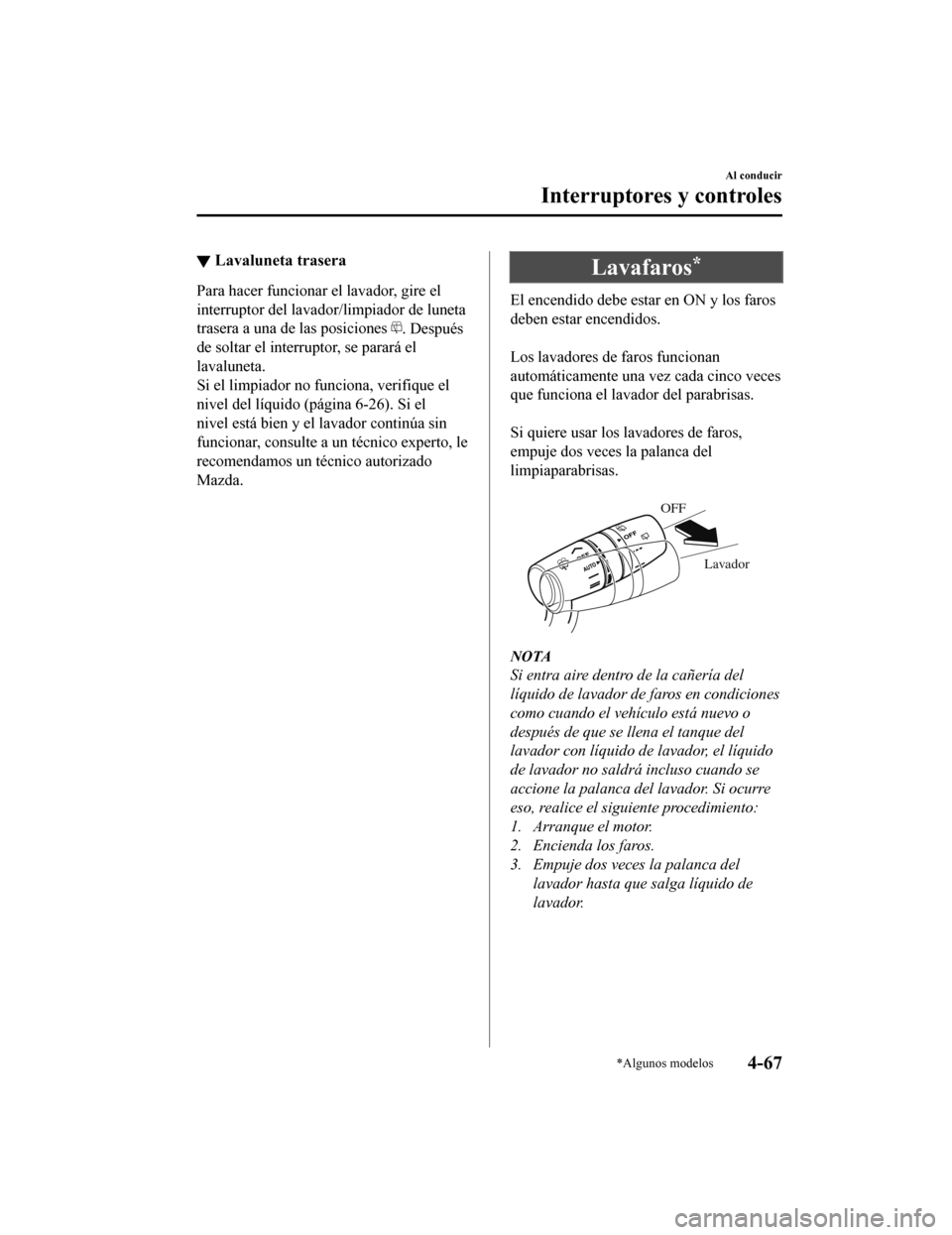

▼Lavaluneta trasera
Para hacer funcionar el lavador, gire el
interruptor del lavado
r/limpiador de luneta
trasera a una de las posiciones
. Después
de soltar el interruptor, se parará el
lavaluneta.
Si el limpiador no funciona, verifique el
nivel del líquido (página 6-26). Si el
nivel está bien y el lavador continúa sin
funcionar, consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Lavafaros*
El encendido debe estar en ON y los faros
deben estar encendidos.
Los lavadores de faros funcionan
automáticamente una vez cada cinco veces
que funciona el lavador del parabrisas.
Si quiere usar los lavadores de faros,
empuje dos veces la palanca del
limpiaparabrisas.
Lavador
OFF
NOTA
Si entra aire dentro de la cañería del
líquido de lavador de faros en condiciones
como cuando el vehículo está nuevo o
después de que se llena el tanque del
lavador con líquido de lavador, el líquido
de lavador no saldrá incluso cuando se
accione la palanca del lavador. Si ocurre
eso, realice el siguiente procedimiento:
1. Arranque el motor.
2. Encienda los faros.
3. Empuje dos veces la palanca del
lavador hasta que salga líquido de
lavador.
Al conducir
Interruptores y controles
*Algunos modelos4-67
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 216 of 648

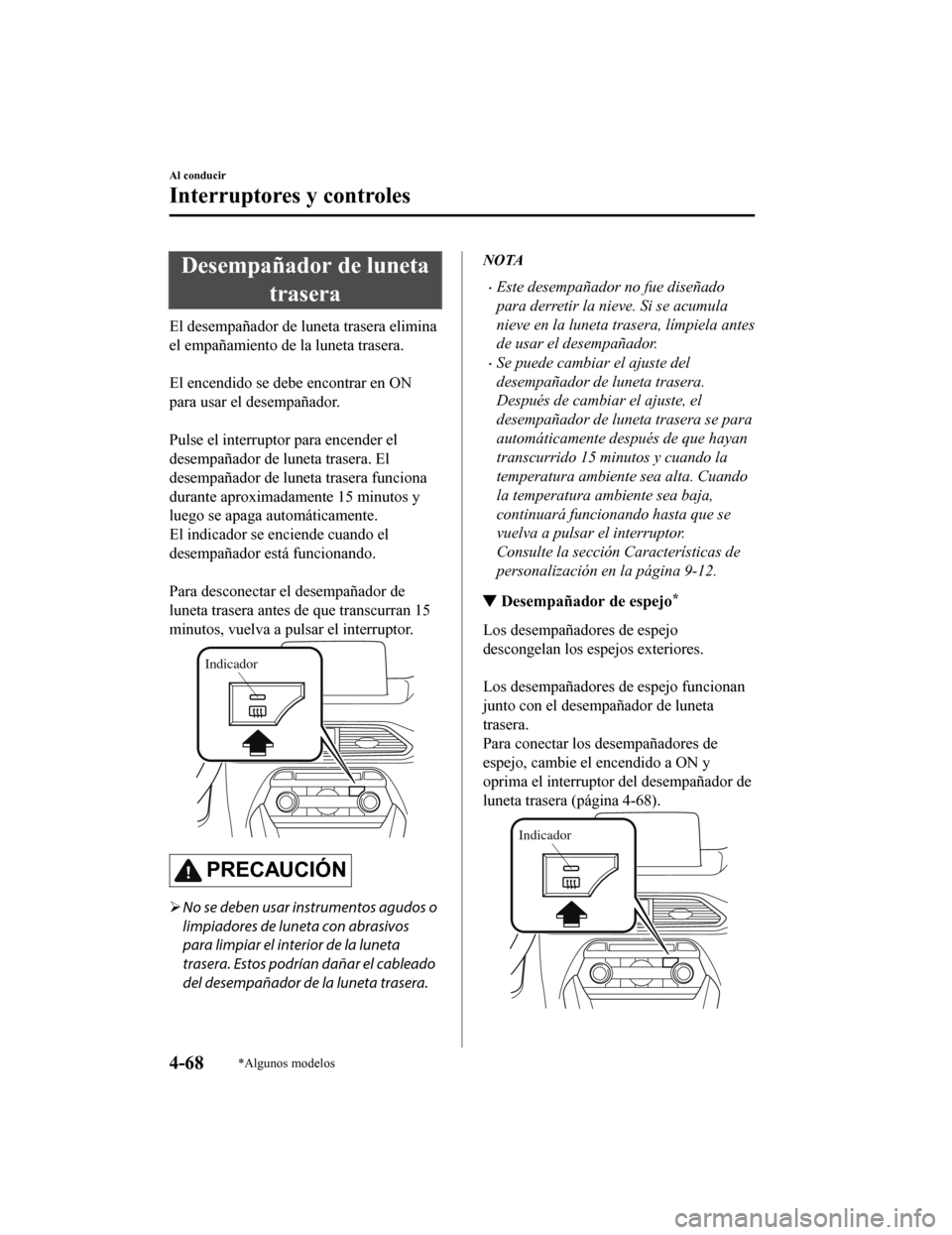

Desempañador de lunetatrasera
El desempañador de luneta trasera elimina
el empañamiento de la luneta trasera.
El encendido se debe encontrar en ON
para usar el desempañador.
Pulse el interruptor para encender el
desempañador de luneta trasera. El
desempañador de luneta trasera funciona
durante aproximadamente 15 minutos y
luego se apaga automáticamente.
El indicador se enciende cuando el
desempañador está funcionando.
Para desconectar el desempañador de
luneta trasera antes de que transcurran 15
minutos, vuelva a pulsar el interruptor.
Indicador
PRECAUCIÓN
No se deben usar instrumentos agudos o
limpiadores de luneta con abrasivos
para limpiar el interior de la luneta
trasera. Estos podrían dañar el cableado
del desempañador de la luneta trasera.
NOTA
•Este desempañador no fue diseñado
para derretir la nieve. Si se acumula
nieve en la luneta trasera, límpiela antes
de usar el desempañador.
•Se puede cambiar el ajuste del
desempañador de luneta trasera.
Después de cambiar el ajuste, el
desempañador de luneta trasera se para
automáticamente después de que hayan
transcurrido 15 minutos y cuando la
temperatura ambiente sea alta. Cuando
la temperatura ambiente sea baja,
continuará funcionando hasta que se
vuelva a pulsar el interruptor.
Consulte la sección Características de
personalización en la página 9-12.
▼ Desempañador de espejo*
Los desempañadores de espejo
descongelan los espejos exteriores.
Los desempañadores de espejo funcionan
junto con el desempañador de luneta
trasera.
Para conectar los desempañadores de
espejo, cambie el encendido a ON y
oprima el interruptor del desempañador de
luneta trasera (página 4-68).
Indicador
Al conducir
Interruptores y controles
4-68*Algunos modelos
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43
Page 217 of 648

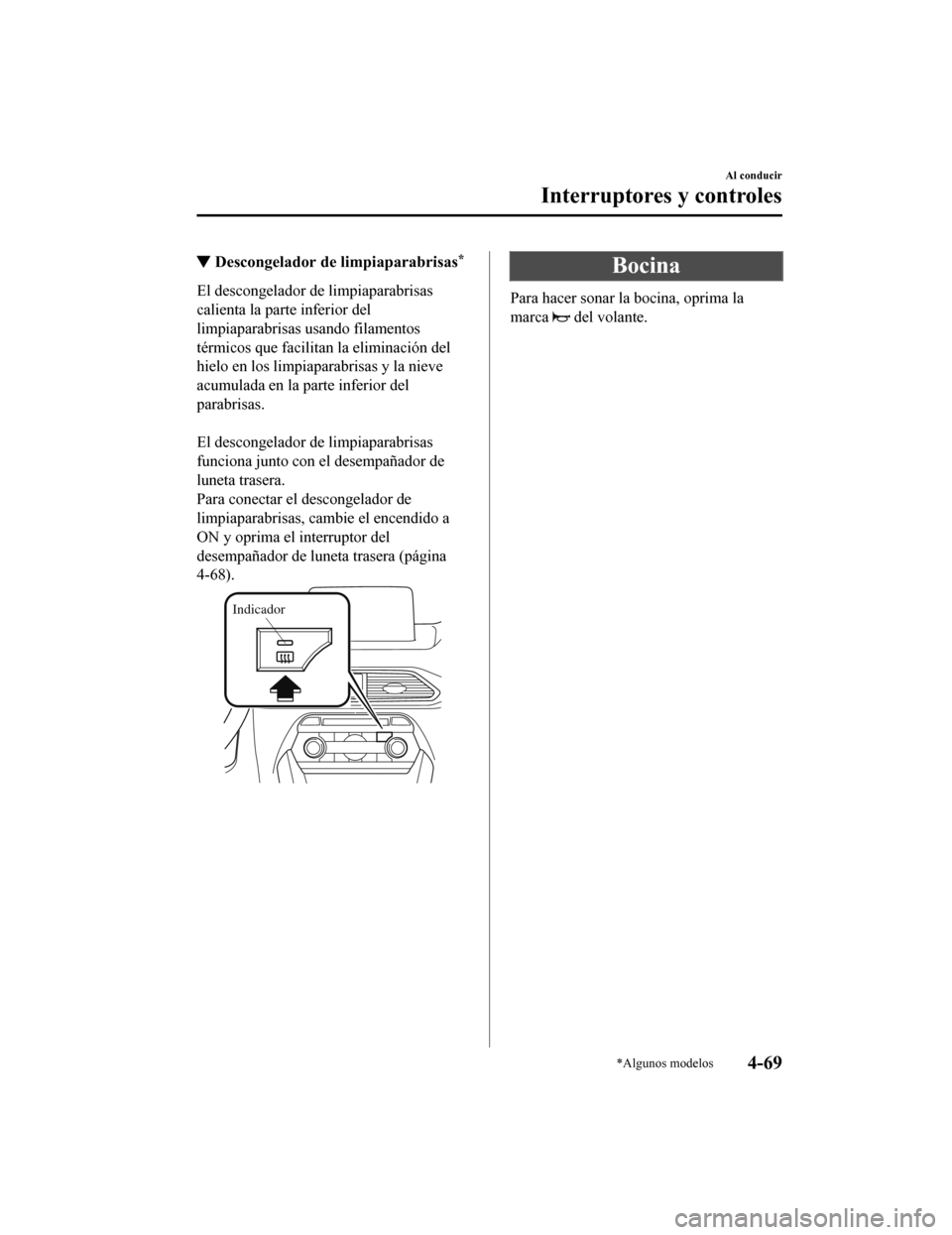

▼Descongelador de limpiaparabrisas*
El descongelador de limpiaparabrisas
calienta la parte inferior del
limpiaparabrisas usando filamentos
térmicos que facilitan la eliminación del
hielo en los limpiaparabrisas y la nieve
acumulada en la parte inferior del
parabrisas.
El descongelador de limpiaparabrisas
funciona junto con el desempañador de
luneta trasera.
Para conectar el descongelador de
limpiaparabrisas, cambie el encendido a
ON y oprima el interruptor del
desempañador de luneta trasera (página
4-68).
Indicador
Bocina
Para hacer sonar la bocina, oprima la
marca
del volante.
Al conducir
Interruptores y controles
*Algunos modelos4-69
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43
Page 218 of 648

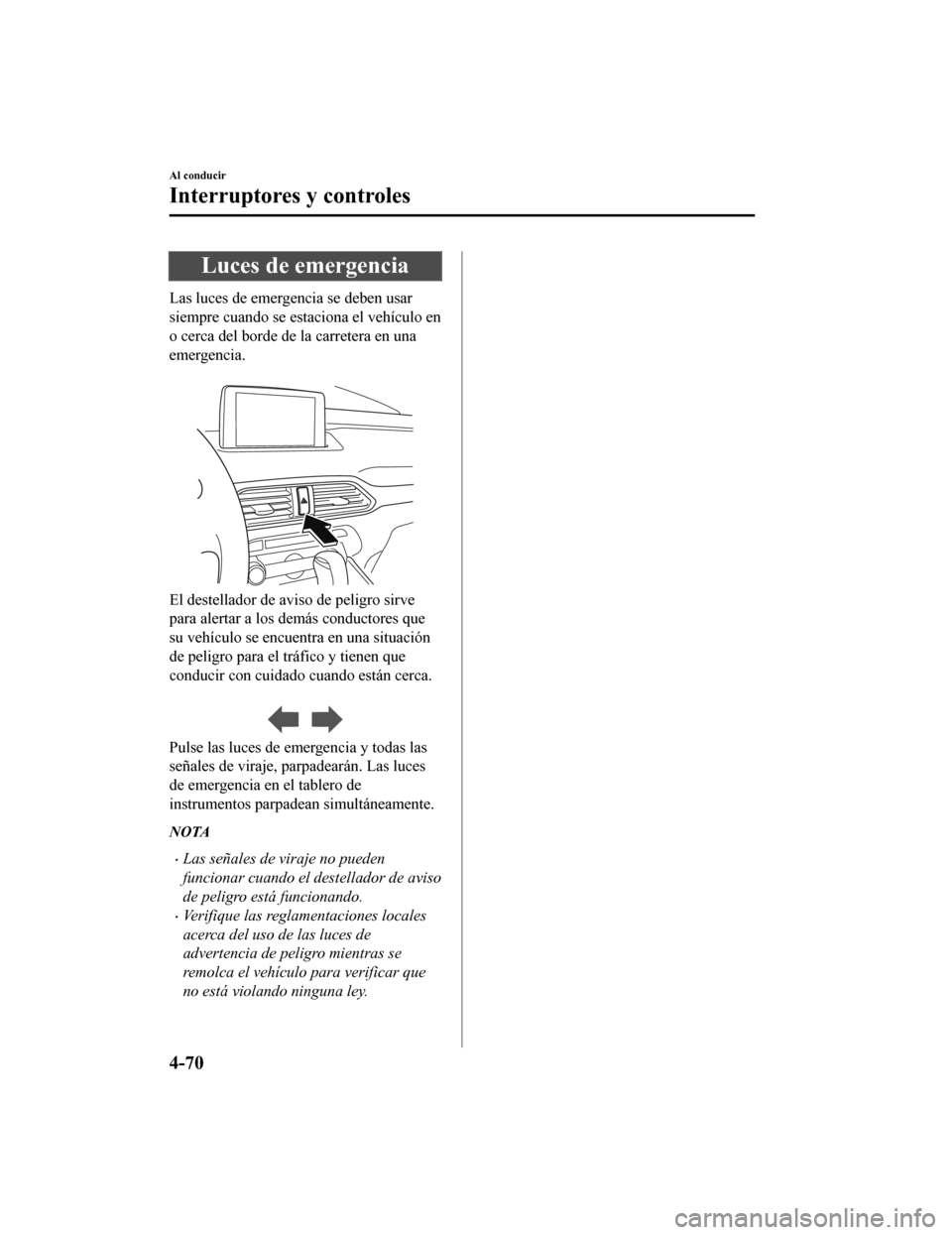

Luces de emergencia
Las luces de emergencia se deben usar
siempre cuando se estaciona el vehículo en
o cerca del borde de la carretera en una
emergencia.
El destellador de aviso de peligro sirve
para alertar a los demás conductores que
su vehículo se encuentra en una situación
de peligro para el t ráfico y tienen que
conducir con cuidado cuando están cerca.
Pulse las luces de emergencia y todas las
señales de viraje, parpadearán. Las luces
de emergencia en el tablero de
instrumentos parpadean simultáneamente.
NOTA
•Las señales de viraje no pueden
funcionar cuando el destellador de aviso
de peligro está funcionando.
•Verifique las reglam entaciones locales
acerca del uso de las luces de
advertencia de peligro mientras se
remolca el vehículo para verificar que
no está violando ninguna ley.
Al conducir
Interruptores y controles
4-70
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 219 of 648

Sistema de frenos
▼Frenos de servicio
Este vehículo tiene frenos hidráulicos que
se ajustan automáticamente durante su uso
normal.
Si se pierde la asistencia hidráulica, se
puede frenar el vehículo pero será
necesario pisar el pedal con una fuerza
mayor a la normal. Además la distancia
para frenar el vehículo será mayor que la
normal.
ADVERTENCIA
No continúe conduciendo en rueda libre
cuando el motor se apaga, encuentre un
lugar seguro donde estacionar:
Es peligroso continuar conduciendo en
rueda libre cuando el motor se apaga. Será
más difícil frenar y el freno hidráulico se
podría vaciar si bombea el freno. Por esta
razón será necesario disponer de más
distancia de frenado o incluso se podría
sufrir un accidente.
Haga el cambio a una velocidad menor
cuando descienda una cuesta prolongada:
Conducir con el pie en el pedal del freno o
pisando el pedal continuamente durante
distancias prolongadas es peligroso. Esto
hace que los frenos se sobrecalienten,
resultando en distancias de frenado
mayores o incluso la falla total de los
frenos. Lo cual puede resultar en la pérdida
del control del vehículo y un accidente
grave. Se debe evitar conducir pisando el
pedal del freno.
Seque los frenos que se humedecen
conduciendo lentamente el vehículo,
liberando el pedal del acelerador y
aplicando ligeramente los frenos varias
veces hasta que el rendimiento de los
frenos vuelva a la normalidad:
Conducir con los frenos mojados es
peligroso. La distancia de frenado
aumenta o el vehículo se puede ir hacia un
lado al frenar lo cual resultará en un
accidente grave. Frenar ligeramente
indicará si los frenos se vieron afectados.
PRECAUCIÓN
No conduzca con su pie apoyado sobre el
pedal de frenos. De lo contrario resultará
en lo siguiente:
Las piezas de frenos se desgastarán
más rápidamente.
Los frenos se sobrecalentarán y se
afectará adversamente el rendimiento
de los frenos.
Pise siempre el pedal de frenos con el pie
derecho. Aplicar los frenos con el pie
izquierdo que está desacostumbrado
puede reducir el tiempo de reacción ante
una situación de emergencia resultando
en el funcionamiento insuficiente de los
frenos.
Al conducir
Frenos
4-71
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 220 of 648

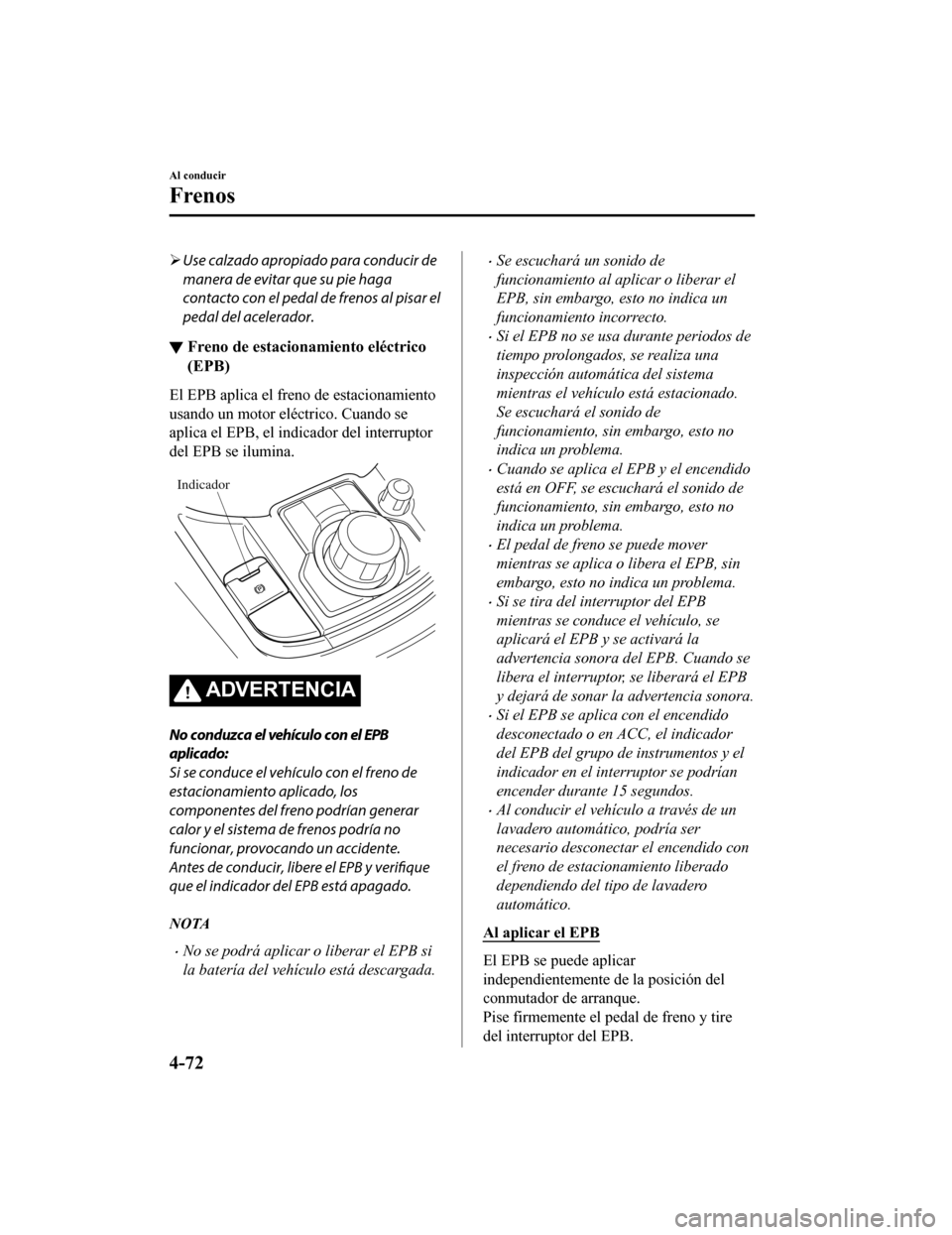

Use calzado apropiado para conducir de
manera de evitar que su pie haga
contacto con el pedal de frenos al pisar el
pedal del acelerador.
▼ Freno de estacionamiento eléctrico
(EPB)
El EPB aplica el freno de estacionamiento
usando un motor eléctrico. Cuando se
aplica el EPB, el indica
dor del interruptor
del EPB se ilumina.
Indicador
ADVERTENCIA
No conduzca el vehículo con el EPB
aplicado:
Si se conduce el vehículo con el freno de
estacionamiento aplicado, los
componentes del freno podrían generar
calor y el sistema de frenos podría no
funcionar, provocando un accidente.
Antes de conducir, libere el EPB y verifique
que el indicador del EPB está apagado.
NOTA
•No se podrá aplicar o liberar el EPB si
la batería del vehículo está descargada.
•Se escuchará un sonido de
funcionamiento al ap licar o liberar el
EPB, sin embargo, esto no indica un
funcionamiento incorrecto.
•Si el EPB no se usa durante periodos de
tiempo prolongados, se realiza una
inspección automática del sistema
mientras el vehículo está estacionado.
Se escuchará el sonido de
funcionamiento, sin embargo, esto no
indica un problema.
•Cuando se aplica el EPB y el encendido
está en OFF, se escuchará el sonido de
funcionamiento, sin embargo, esto no
indica un problema.
•El pedal de freno se puede mover
mientras se aplica o libera el EPB, sin
embargo, esto no indica un problema.
•Si se tira del interruptor del EPB
mientras se conduce el vehículo, se
aplicará el EPB y se activará la
advertencia sonora del EPB. Cuando se
libera el interruptor, se liberará el EPB
y dejará de sonar la advertencia sonora.
•Si el EPB se aplica con el encendido
desconectado o en ACC, el indicador
del EPB del grupo de instrumentos y el
indicador en el interruptor se podrían
encender durante 15 segundos.
•Al conducir el vehículo a través de un
lavadero automático, podría ser
necesario desconectar el encendido con
el freno de estacionamiento liberado
dependiendo del tipo de lavadero
automático.
Al aplicar el EPB
El EPB se puede aplicar
independientemente de la posición del
conmutador de arranque.
Pise firmemente el pedal de freno y tire
del interruptor del EPB.
Al conducir
Frenos
4-72
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
